Первичное воздушное подразделение (ПАУ): Полное техническое руководство

Обзор

A первичный воздушный блок — обычно называетсяблок обработки воздуха (AHU) — является важным компонентом современных систем ТВК, отвечающих за кондиционирование, фильтрацию и распределение наружного и рециркулируемого воздуха во всех коммерческих и промышленных зданиях. Интегрируя вентиляторы, катушки отопления и охлаждения, увлажнители, амортизаторы и системы фильтрации в одном корпусе,блок обработки воздухаобеспечивает точный контроль над температурой, влажностью, качеством воздуха и скоростями вентиляции; необходимым для комфорта пассажиров, здоровья и соблюдения нормативных положений. В крупномасштабных приложениях, таких как офисные комплексы, больницы, центры обработки данных и производственные объекты, надежность и эффективностьблок обработки воздуханепосредственно влияет на потребление энергии, качество воздуха в помещениях и непрерывность эксплуатации. При определении или закупке одного заинтересованные стороны часто оценивают факторы, включая спецификации производительности, строительные материалы и возможности интеграции. Наряду с практическими соображениями, такими какцена единицы обработки воздухафизический отпечаток и ограничения установки. Пониманиесхема блока обработки воздухажизненно важна для правильного проектирования системы и ввода в эксплуатацию, в то время как точнаяразмеры блока обработки воздухаобеспечить беспрепятственную интеграцию в механические помещения, пространства на крыше или специальные площади завода. По мере того как строительные стандарты развиваются в направлении повышения устойчивости и устойчивости, выбор правильногопервичный воздушный блокостается основополагающим решением в инженерии HVAC и управлении объектами.

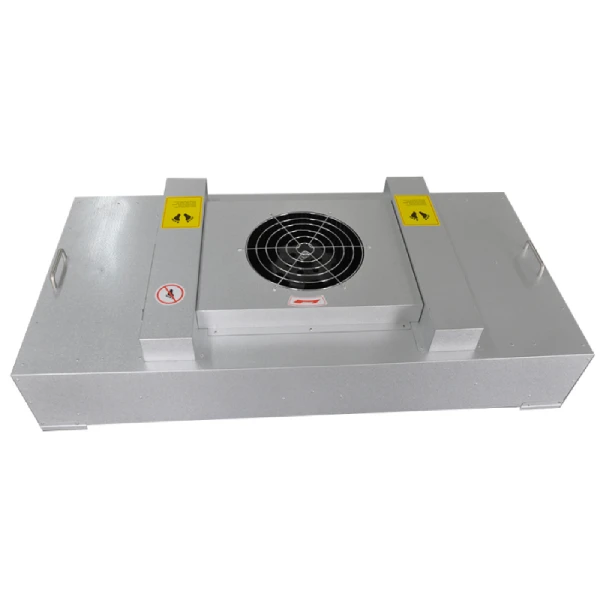

Рисунок 1: Типичная установка первичного воздушного блока в коммерческом здании

Что такое первичное воздушное подразделение?

A первичный воздушный блокЭто специализированный типблок обработки воздухапредназначен для кондиционирования и доставки 100% внешнего воздуха в здание; с система HVAC. В отличие от стандартных блоков обработки воздуха, которые рециркулируют внутренний воздух, первичный воздушный блок обрабатывает только свежий наружный воздух; охлаждение, отопление, увлажнение, обезвлажнение и фильтрация его перед распределением. Он служит первой стадией очистки воздуха в двухсистемных конструкциях HVAC, часто работая в тандеме с терминальными блоками (например, блоками катушки вентилятора или коробками VAV), которые обрабатывают локализованный контроль температуры.

Ключевые компоненты

• ФанатыОбычно изогнутые вперед или наклоненные назад центробежные вентиляторы обеспечивают точный контроль потока воздуха и высокую способность статического давления.
• катушкиОхлажденная вода, горячая вода или катушки прямого расширения управляют чувственными и скрытыми нагрузками для охлаждения и нагрева.
• ФильтрыВысокоэффективные фильтры твердых частиц воздуха (HEPA) или MERV 13+ обеспечивают превосходную чистоту воздуха; критическое значение в чувствительных условиях.
• ДемпсерыМоторизованный внешний воздух, обратный воздух и выхлопные амортизаторы позволяют контролировать вентиляцию и интеграцию восстановления энергии.
• УправлениеИнтерфейсы интегрированной системы автоматизации зданий (BAS) позволяют осуществлять мониторинг, планирование и обнаружение неисправностей в режиме реального времени.

Основные приложения

Первичные воздушные агрегаты широко развернуты в секторах, требующих строгих стандартов качества воздуха, вентиляции и контроля инфекций. Вкоммерческие зданияОни поддерживают большие открытые офисы с высокой занятостью.здравоохраненияобъекты полагаются на них для операционных залов и изоляционных отделений для поддержания положительного/отрицательного давления и фильтрации воздушных патогенов.Промышленныенастройки использовать их там, где процессная вентиляция или опасное разбавление дыма является необходимым.Образованиекампусы развертывают их в классах и лабораториях для удовлетворения требований вентиляции ASHRAE 62.1 и улучшения здоровья студентов.

Преимущества и преимущества

Впервичный воздушный блокПредлагает значительные преимущества: улучшенное качество воздуха в помещениях (IAQ), улучшенный контроль температуры и влажности, снижение риска перекрестного загрязнения и соблюдение строгих кодексов здоровья и безопасности. Его специальная функция наружного воздуха упрощает конструкцию системы и улучшает общую эффективность HVAC; Особенно в сочетании с колесами для восстановления энергии. В то время какцена единицы обработки воздухаДля первичного воздушного блока может быть выше стандартных моделей из-за прочной конструкции и передовых компонентов, экономия жизненного цикла от оптимизации энергии и предсказуемости обслуживания компенсирует первоначальные затраты. Инженеры часто ссылаются насхема блока обработки воздухапроверка точек интеграции, и надлежащее планирование требует внимания кразмеры блока обработки воздухадля механического расположения помещения и координации трубопроводов.

Рисунок 2: Оборудование для обработки воздуха, показывающее внутренние компоненты и пути потока воздуха

Технические характеристики первичного воздушного блока

Ключевые параметры производительности

Размеры и размеры

Вразмеры блока обработки воздуханепосредственно влияет на осуществимость установки, расположение трубопровода и доступ к обслуживанию. Размеры блоков основаны на пиковых нагрузках на охлаждение / отопление, требуемом объеме воздуха на открытом воздухе и падении давления через фильтры, катушки и амортизаторы. Потолочные пустоты, свободные помещения завода и сервисные коридоры должны размещать как физический след, так и будущее сервисное пространство (минимум 600 мм переднего/заднего доступа). Модульные конструкции позволяют настройку— Особенно важно при интеграции с существующей инфраструктурой. Всегда проверяйте структурный потенциал поддержки перед завершениемпервичный воздушный блоквыбор.

Критерии отбора

Выбор правильногопервичный воздушный блоктребует сбалансировки производительности, стоимости жизненного цикла и потребностей в интеграции. К ключевым критериям относятся:

• Матч измощность потока воздухаи тепловые нагрузки, чтобы избежать слишком больших размеров (уменьшает затраты энергии и проблемы контроля влажности)
• Соответствие стандартам качества воздуха в помещениях (например, класс фильтра, CO) ₂ датчики и соотношение свежего воздуха)
• Доступность подробнойсхема блока обработки воздухадля координации с архитектурными и MEP чертежами
• Реалистическая оценкацена единицы обработки воздуха, включая управление, восстановление тепла и ввод в эксплуатацию; не только базовая стоимость единицы
• Акустическая производительность в соответствии с типом занятости (например, больницы против офисов)
• Масштабируемость и совместимость с системами управления зданиями (BMS)

Окончательный отбор должен включать сотрудничество между инженерами, архитекторами и менеджерами объектов для обеспечения оптимальной интеграции системы и долгосрочной эксплуатационной эффективности.

Рисунок 3: Подробная схема блока обработки воздуха с маркированными компонентами

Часто задаваемые вопросы

В чем разница между первичным воздушным блоком и стандартным воздушным аппаратом?

A первичный воздушный блокЭто специализированный типблок обработки воздухапредназначен для кондиционирования и доставки 100% внешнего воздуха в здание, без рециркуляции внутреннего воздуха. Напротив, стандартные воздушные аппараты обычно смешивают воздух на открытом воздухе и обратный воздух в разных пропорциях (например, 20% снаружи / 80% рециркуляции) для повышения энергоэффективности. Первичные воздушные блоки обычно используются в лабораториях, больницах и чистых комнатах, где строгая вентиляция, контроль загрязнения и соотношения свежего воздуха, предусмотренные кодом, имеют решающее значение. Они оснащены надежной фильтрацией (часто MERV 13 & ndash; 16 или HEPA), большими катушками охлаждения / нагрева и усовершенствованным управлением для точного управления температурой и влажностью. Потому что они обрабатывают только необработанный воздух на открытом воздухе; Особенно в экстремальных условиях— их компоненты слишком большие по сравнению с обычными воздушными аппаратами, что приводит к более высокой первоначальной стоимости и большему спросу на энергию.

Сколько стоит первичная единица воздуха? Что влияет на цену единицы обработки воздуха?

Вцена единицы обработки воздухадля aпервичный воздушный блокобычно варьируется от 15 000 до более 150 000 долларов в зависимости от мощности, конфигурации и требований к производительности. Ключевые факторы затрат включают объем потока воздуха (CFM), потребности в статическом давлении, уровень фильтрации (например, углерод или HEPA), типы катушек нагрева / охлаждения (интеграция горячей воды, пара, DX или охлажденного луча) и сложность системы управления (BACnet, VFD, интегрированный DDC). Заказные корпусы, звукоослабление, коррозионостойкие материалы (например, нержавеющая сталь для лабораторий) и соответствие стандартам ASHRAE 170 или ISO 14644 также увеличиваютцена единицы обработки воздуха . В отличие от стандартных воздушных аппаратов, первичные воздушные блоки требуют больших вентиляторов и двигателей для преодоления более высоких падений давления через плотные фильтры и длинные проходы каналов; дальнейшее повышение затрат. Инженерные, судоходные и вводные услуги для конкретных проектов часто оплачиваются отдельно.

Где я могу найти надежную схему блока обработки воздуха для первичного воздушного блока?

Подробнаясхема блока обработки воздухадля aпервичный воздушный блокиллюстрирует последовательное расположение компонентов: вход воздуха на открытом воздухе; предфильтр → охлаждающая катушка → перенагревать катушку → увлажнитель (при необходимости) → окончательный фильтр → поставка вентилятора → разрядный канал. Дополнительные элементы включают колеса для восстановления энергии, ультрафиолетовые лампы и амортизаторы обхода выхлопного воздуха. Этосхема блока обработки воздухаподчеркивает, как каждая секция способствует кондиционированию 100% наружного воздуха при сохранении точной точки росы и контроля сухой лампочки. Производители, такие как Trane, Carrier и Greenheck, предоставляют загружаемые, размерные схемы в своих пакетах представления продукта. Эти диаграммы имеют важное значение для координации с архитектурными макетами, проектированием каналов и электрическими / сантехниковыми связями; и служат ссылкой во время установки и устранения неполадок.

Каковы типичные размеры блока обработки воздуха для первичного воздушного блока?

размеры блока обработки воздухазначительно варьируются в зависимости от мощности и вариантов, но общиепервичный воздушный блокотпечатки от 4 футов и раз; 6 футов × 6 футов (небольшие лабораторные единицы, ~2000 CFM) до более 12 футов и раз; 8 футов × 9 футов (большие больничные единицы, 25 000+ CFM). Высота часто диктуется глубиной катушки и конфигурацией стека вентилятора; горизонтальные разрядные блоки могут быть длинными, в то время как вертикальные блоки максимизируют площадь пола. Доступные панели, сервисные пробелы (минимум 3 фута передней / боковой) и крепления для изоляции вибрации должны учитываться в планировании механического помещения. Потому чторазмеры блока обработки воздухавлияние на конструктивную поддержку, высоту потолка и доступ к дверям, ранняя координация с архитекторами и подрядчиками имеет решающее значение; Особенно при модернизации существующих объектов.

Как часто требуется обслуживание первичного воздушного блока?

A первичный воздушный блоктребует более частого и строгого обслуживания, чем стандартноеблок обработки воздухас из-за его непрерывной работы и воздействия на некондиционированный наружный воздух. Фильтры следует проверять еженедельно и заменять каждый 1– 3 месяца (в зависимости от окружающей среды); катушки требуют ежеквартальной чистки для предотвращения роста микробов и загрязнения; ремни, подшипники и двигатели нуждаются в двухгодичных проверках смазки и выравнивания. Отводные кастрюли и конденсатные ловушки должны быть дезинфектированы ежемесячно, чтобы подавлять легионеллу. Всеобъемлющие ежегодные проверки— включая калибровку амортизатора, проверку цикла управления и проверку заряда холодильного агента; рекомендуется. Профилактическое обслуживание продлевает срок службы оборудования, поддерживает конструкционный поток воздуха и избегает дорогостоящих аварий
