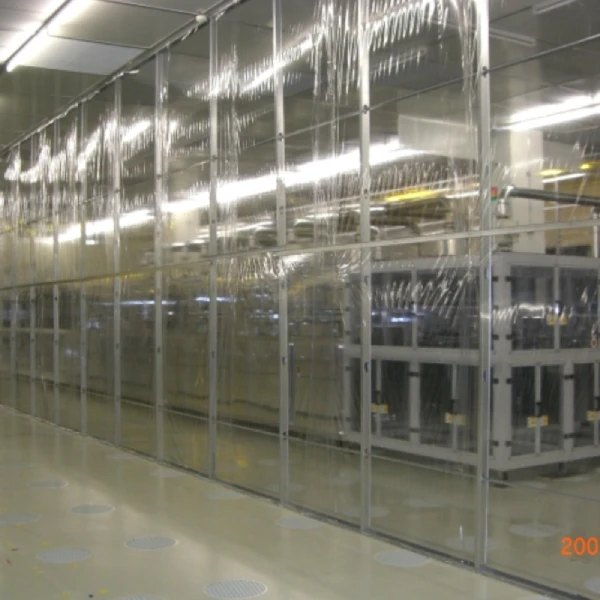

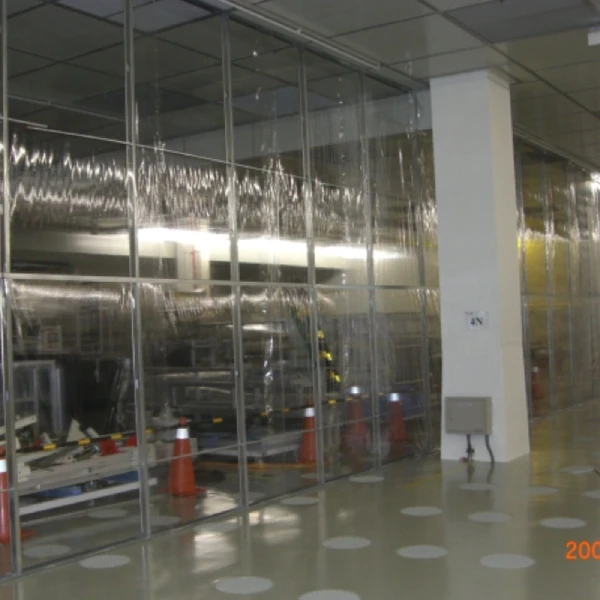

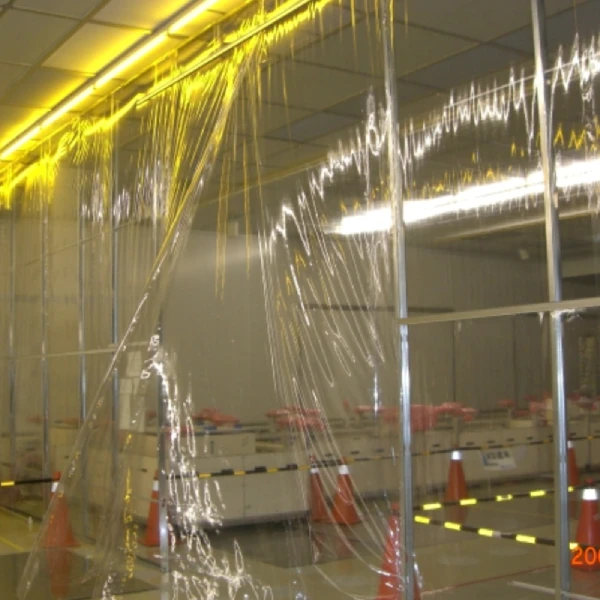

Антистатическая чистая стенда ПВХ / корпус занавес полосы ПВХ ESD

• Обстройство воздушного потока: Не размещайте высокое оборудование в пределах 30  см воздушного выхода, поскольку это напрямую нарушает ламинарный поток, вызывая местные вихри и накопление частиц.
• Неправильная запись: Персонал должен носить одежду в чистой комнате, одежду для волос и одежду для обуви и избегать быстрых движений или тревоги внутри стенда – Люди являются источником около 80% загрязнения в чистом кабине.
• Работа с неисправностями: Если вентилятор FFU производит аномальный шум или дифференциальное давление необычно, остановите и немедленно проверите. Работа с проблемами вентилятора может привести к повреждению среды фильтра HEPA и обратному потоку загрязнителей в производственную зону.

Эти три термина определяют состояние объекта во время испытаний (по ISO 14644 и GB 50073):

• Как построено: стенд завершен и работает, но внутри нет производственного оборудования, материалов или персонала. Это основное состояние принятия.
• В состоянии покоя: оборудование установлено и работает по согласованию, но операторов нет. Часто используется во время проверки оборудования.
• Эксплуатационная: стенд находится в нормальном производстве с указанным персоналом и следует предписанным процедурам. Это самое реалистичное государство; Класс чистоты может быть на один уровень ниже, чем в состоянии покоя.

• Предварительная работа: Запуск вентиляторов 10– 15 минут до входа персонала, чтобы система могла самоочиститься и достичь чистоты в стабильном состоянии.
• Замена фильтра: Мониторинг дифференциального датчика FFU. Замените первичный фильтр, когда его сопротивление достигает в два раза первоначального значения или когда скорость потока воздуха HEPA заметно снижается. В обычных условиях заменяйте первичный фильтр не менее одного раза в год.
• Методы очистки: Используйте липкие ролики или нетканые салфетки с изопропиловым спиртом или очищенной водой. Никогда не используйте чистящие средства, которые выделяют силиконы или являются коррозионными, так как они могут повредить антистатические шторы или фильтры.

• Предварительная работа: Запуск вентиляторов 10– 15 минут до входа персонала, чтобы система могла самоочиститься и достичь чистоты в стабильном состоянии.
• Замена фильтра: Мониторинг дифференциального датчика FFU. Замените первичный фильтр, когда его сопротивление достигает в два раза первоначального значения или когда скорость потока воздуха HEPA заметно снижается. В обычных условиях заменяйте первичный фильтр не менее одного раза в год.
• Методы очистки: Используйте липкие ролики или нетканые салфетки с изопропиловым спиртом или очищенной водой. Никогда не используйте чистящие средства, которые выделяют силиконы или являются коррозионными, так как они могут повредить антистатические шторы или фильтры.

Хотя стандартные чистые кабины сосредоточены на контроле частиц, контроль температуры и влажности также важен в точном производстве и фармацевтических операциях.
Общие рекомендации: температура 18  °C–26 °C, относительная влажность 45%–65%. Слишком высокая влажность способствует росту микробов; слишком низкая влажность вызывает статическое электричество.
Корректировки могут быть сделаны путем добавления катушек охлаждения / нагрева на входах FFU или с помощью объекта’существующая система HVAC.

• Материал рамы: Рекомендуется промышленный алюминиевый профиль или квадратные трубы из нержавеющей стали. Избегайте легко ржавящихся или образующих частицы железных материалов. Алюминиевый сплав легкий, эстетически приятный и не проливает частиц.
• Материалы корпуса: окружающие стены обычно используют антистатические решетки или загартированное стекло. Антистатические шторы гибкие и рассеивают статические заряды; закаленное стекло предлагает лучшую светопередачу и долговечность, подходящую для фиксированных перегородок.
• Уплотнение: обеспечить плотные уплотнения между FFU и рамой, а также между шторами и полом, чтобы предотвратить нефильтрованный воздух “ короткое закрытие” в стенд и поставить под угрозу внутреннюю чистоту.

• Ламинарный поток  означает, что воздух движется с равномерной скоростью вдоль параллельных линий в одном направлении. Чистые кабины обычно используют вертикальный однонаправленный ламинарный поток с равномерной скоростью (обычно 0,45 м/с и плюс 20%). Он действует как «воздушный занавес», который толкает чистый воздух вертикально от верхних ФФУ вниз до нижнего возврата, мгновенно вымытая частицы из рабочей зоны и предотвращая накопление загрязнителей.
• Турбулентный поток  использует индуцированное смешивание подающего воздуха с комнатным воздухом, что приводит к неравномерному потоку воздуха. Он используется в основном для более низких требований к чистоте (например, ISO 8 / класс 100K), полагаясь на высокие скорости изменения воздуха для разбавления загрязнителей.

Это два наиболее важных компонента чистого стенда:

• FFU (Вентилятор фильтра)  является ядром питания, обычно установленным на стенде; с верхней. Он притягивает и давляет воздух, генерируя ламинарный воздушный поток. Его модульная конструкция позволяет масштабировать размер стенда, добавляя больше единиц.
• HEPA (высокоэффективный фильтр воздуха с твердыми частицами)  установлен на разъеме FFU и обеспечивает необходимую чистоту. Он эффективно захватывает частицы ≥ 0.3 μ m с ≥ Эффективность 99,97%. Для сверхвысоких требований используются фильтры ULPA (Ultra-Low Penetration Air).

Разные поля имеют разные приоритеты:

• Производство электроники / полупроводников: сосредоточение внимания на управлении ЭСД (электростатическим разрядом). Поверхностная сопротивленность рамы кабины и антистатических виниловых занавес должна быть в пределах 10 ⁶–10⁹ Ω/□, и надлежащее заземление требуется для предотвращения притяжения частиц или электростатического повреждения компонентов.
• Биофармацевтические / пищевые продукты: Сосредоточиться на жизнеспособном (плавающем и поселенном) контроле микроорганизмов. Чистые кабины часто используются для взвешивания материалов, отбора проб или дозирования в классе OEB 3 или ниже, защищая продукт от микробного загрязнения окружающей среды, а также защищая операторов с помощью конструкции отрицательного давления или вертикального потока.
