Высокоэффективный выход воздуха

1. Обзор продукта

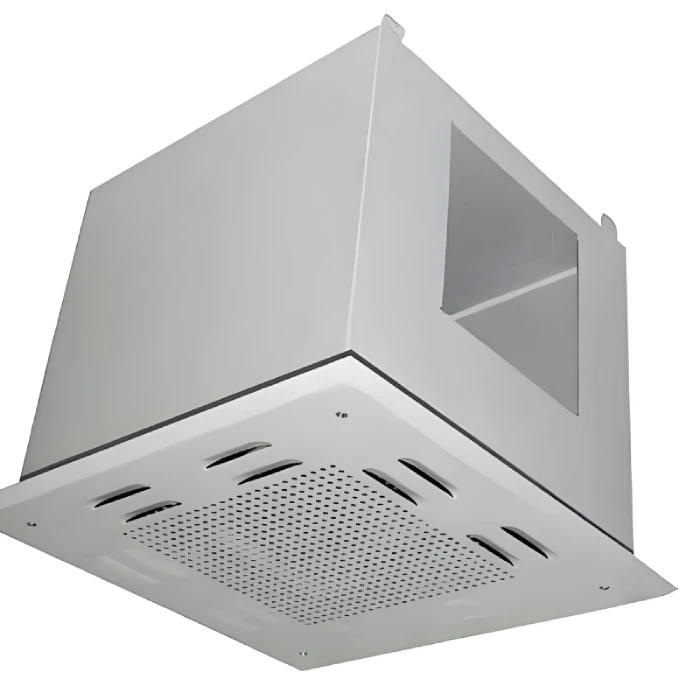

Высокоэффективный выход воздуха, также известный как выход воздуха HEPA, является терминальным устройством подачи воздуха в системах очистки HVAC чистых комнат. Установленный на потолке чистой комнаты, он содержит высокоэффективный фильтр и равномерно доставляет очищенный чистый воздух в чистую комнату. Это один из ключевых компонентов оборудования для поддержания уровня чистоты чистых комнат.

High Efficiency Air Outlets are typically used in conjunction with duct systems and air handling units. They are suitable for cleanroom environments ranging from ISO Class 5 to ISO Class 8 and are widely used in pharmaceutical, biotechnology, electronics manufacturing, hospital, and food processing industries.

2. Working Principle

The working principle of the High Efficiency Air Outlet is based on a combination of centralized air supply and terminal filtration.

First, Air Source Supply. A central air handling unit or fan provides air that has passed through preliminary and medium-efficiency filters. This air is delivered to each High Efficiency Air Outlet through supply ducts.

Second, Terminal Filtration. Air enters the High Efficiency Air Outlet and passes through the built-in HEPA or ULPA filter, where airborne particles, bacteria, dust, and other contaminants are efficiently captured.

Third, Uniform Air Supply. The filtered clean air passes through the diffuser plate or airflow uniforming device at the outlet and is delivered into the cleanroom at a uniform velocity and direction, creating the required airflow pattern.

Fourth, Pressure Differential Maintenance. The High Efficiency Air Outlet works together with return air outlets to establish and maintain the required pressure differential gradient within the cleanroom, preventing contaminants from migrating from lower cleanliness areas to higher cleanliness areas.

3. Product Structure and Components

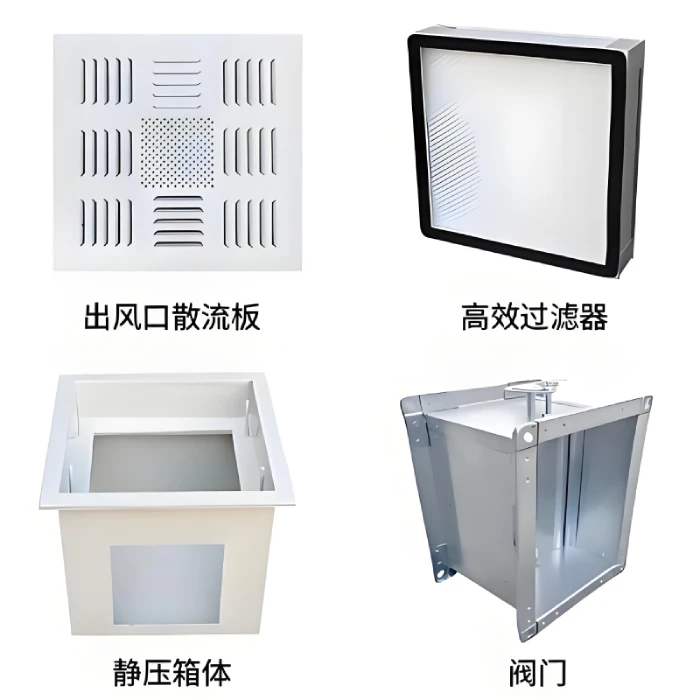

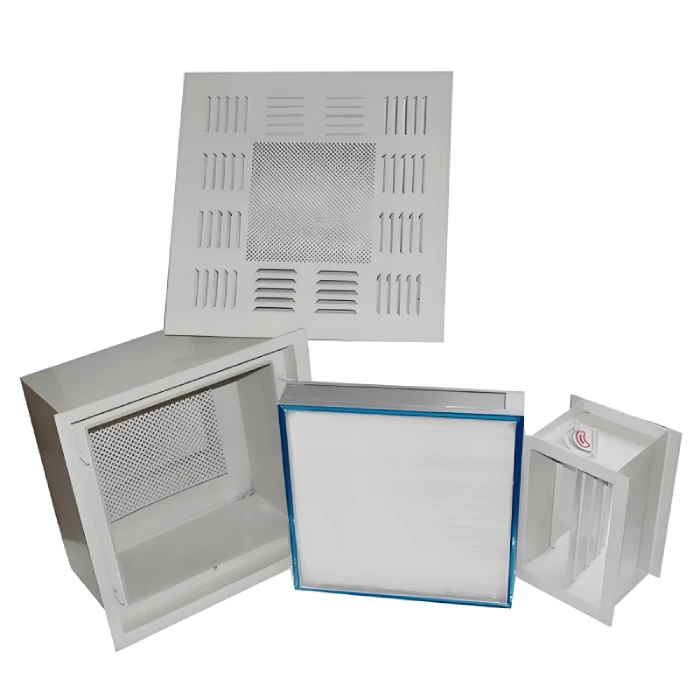

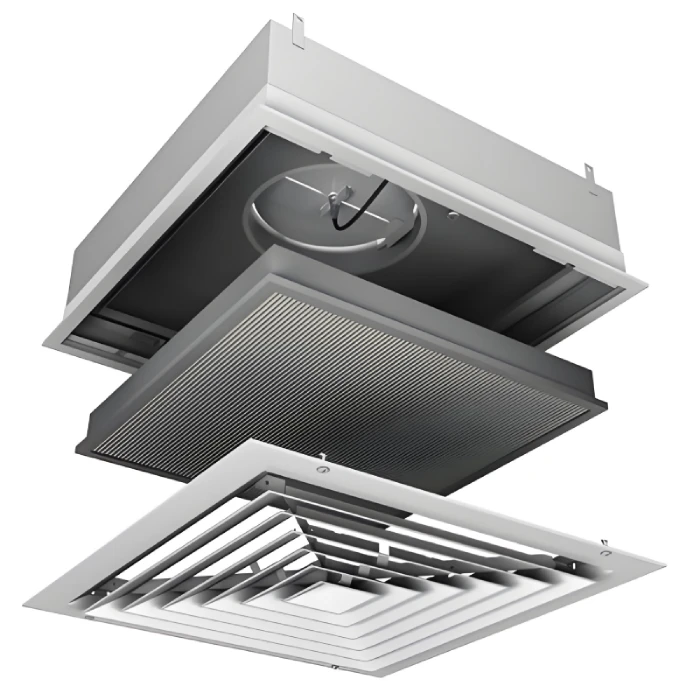

The High Efficiency Air Outlet consists of the following core components:

Корпус: Изготовлен из высококачественного холодокатанного стального листа или листа из нержавеющей стали, с электростатическим распылением или порошковым покрытием для хорошей коррозионной устойчивости и эстетического внешнего вида. Корпус предназначен для того, чтобы быть воздухонепроницаемым.

Фильтр высокой эффективности: компонент фильтрации ядра, включая фильтры HEPA (эффективность 99,97% или выше для частиц 0,3 микрона) и фильтры ULPA (эффективность 99,999% или выше для частиц 0,12 микрона). Фильтры могут быть отдельным или мини-складочным типом.

Диффузорная пластина: устанавливается на поверхности выхода воздуха, обычно из алюминиевого сплава или нержавеющей стали, с равномерно распределенными небольшими отверстиями или слоями для обеспечения равномерного распределения поставляемого воздуха.

Демпрессор контроля объема воздуха: устанавливается на конец входа воздуха выхода, используется для регулирования объема воздуха, доставляемого в чистую комнату, что позволяет регулировать скорость изменения воздуха и дифференциал давления на основе фактических требований.

Устройство уплотнения: Включает уплотнения уплотнения между корпусом и потолком и уплотнения полос между фильтром и корпусом, обеспечивая воздухонепроницаемость системы.

Pressure Differential Test Port: Used to connect a pressure gauge, facilitating monitoring of filter resistance changes to determine when filter replacement is needed.

Insulation Layer: Some models have an insulation layer on the exterior of the housing to prevent condensation during air conditioning operation.

4. Особенности и преимущества

Во-первых, высокая эффективность фильтрации. Встроенные фильтры HEPA или ULPA эффективно удаляют микроскопические частицы в воздухе, обеспечивая чистоту воздуха, соответствующего требованиям чистой комнаты.

Во-вторых, единообразное распределение воздуха. Оптимизированная конструкция диффузорной пластины обеспечивает равномерное и стабильное снабжение воздухом, минимизируя турбулентность и мертвые зоны, помогая поддерживать чистоту чистой комнаты.

Third, Compact Structure. The housing is compact, occupying minimal ceiling space, suitable for buildings with limited overhead space.

Fourth, Easy Installation. Standardized interface dimensions and installation methods allow direct connection to common duct systems, making installation quick and simple.

В-пятых, удобное обслуживание. Фильтры можно заменить внутри чистой комнаты или сверху потолка. Некоторые модели имеют конструкции бокового или нижнего тяга для простой замены.

Шестое, регулируемый объем воздуха. Оснащен амортизатором регулирования объема воздуха, позволяющим гибко регулировать объем подаваемого воздуха на основе фактических требований чистой комнаты.

В-седьмых, хорошие герметические характеристики. Несколько конструкций уплотнения обеспечивают воздухонепроницаемость системы, предотвращая утечку нефильтрованного воздуха в чистую комнату через пробелы.

В-восьмых, высококачественные материалы. Корпус изготовлен из высококачественной стали с усовершенствованной поверхностной обработкой, предлагая коррозионную устойчивость, легкую чистку, эстетический внешний вид и долговечность.

5. Технические характеристики (стандарт)

Housing Material: Cold-rolled steel sheet or stainless steel sheet (304 or 316L)

Surface Finish: Electrostatic spray coating or powder coating

Стандартные размеры (Ширина × Высота × Глубина): Различные стандартные размеры доступны, такие как 600× 600× 500мм, 750× 750&раз; 500мм, 900× 600× 500мм, и настраиваемый

Тип фильтра высокой эффективности: фильтр HEPA или фильтр ULPA

Эффективность фильтрации HEPA: 99,97% или выше для частиц 0,3 микрона

ULPA Filtration Efficiency: 99.999% or higher for 0.12 micron particles

Rated Airflow: 500 to 3000 cubic meters per hour (varies by size and model)

Скорость лица: от 0,45 до 1,5 метра в секунду (регулируемая)

Материал пластины диффузора: Алюминиевый сплав или нержавеющая сталь

Контроль объема воздуха амортизатор: противоположный лезвие многолистовый амортизатор или однолистовый амортизатор

Метод уплотнения: уплотнение уплотнения или гель уплотнения

Рабочая температура: от 0 до 40 градусов по Цельсию

Рабочая влажность: менее 95% относительной влажности

Метод установки: Встроенный потолок

6. Классификация продукции

По типу фильтра: Высокоэффективный воздушный выход HEPA, оснащенный фильтром HEPA, подходящий для обычных чистых комнат. Высокоэффективный воздушный выход ULPA, оснащенный фильтром ULPA, подходящий для более высоких требований к чистоте выше класса ISO 5.

По материалу: Выпуск воздуха высокой эффективности из углеродной стали, корпус из холодокатанной стали с порошковым покрытием, экономичный и практический. Выпуск воздуха высокой эффективности из нержавеющей стали, корпус из нержавеющей стали 304 или 316L, высоко коррозионостойкий, подходящий для влажных или коррозионных сред.

По методу установки: Тип потолкового снабжения, стандартная установка с воздухом, подаваемым вниз от потолка. Тип бокового снабжения, установленный на стену, подходит для специальных требований к модели потока воздуха.

По типу диффузора: перфорированный пластинный диффузор с равномерно распределенными круглыми отверстиями для равномерной дисперсии воздуха. Диффузор с люверами, с регулируемыми люверами для управления направлением потока воздуха.

По методу уплотнения: тип уплотнения уплотнения, используя уплотнение уплотнения между фильтром и корпусом, более низкая стоимость. Тип герметического уплотнения, использующий технологию герметического уплотнения для превосходной воздушной герметичности, подходит для применений с чрезвычайно высокими требованиями к уплотнению.

По изоляции: Неизолированный тип, без изоляционного слоя. Изолированный тип, с изоляционным слоем на внешней части корпуса для предотвращения конденсации.

7. Области применения

Высокоэффективные выходы воздуха широко используются в различных местах с строгими требованиями к чистоте воздуха.

Фармацевтическая промышленность: Используется в мастерских по производству лекарств, мастерских по стерильной подготовке, мастерских по очистке и упаковке API, лабораториях контроля качества, соответствующих требованиям GMP. Высокоэффективные воздушные выходы обеспечивают чистый воздух, чтобы качество воздуха во время фармацевтического производства соответствовало определенным стандартам.

Биотехнология и науки о жизни: Используется в биологических лабораториях, клеточных культурных помещениях, генетических лабораториях, микробиологических испытательных помещениях и т.д., предотвращая загрязнение воздушными микроорганизмами и частицами экспериментальных образцов и культур.

Производство полупроводников и электроники: Используется в мастерских по изготовлению чипов, областях обработки пластин, мастерских по производству ЖК-панелей, точных сборных линий электронных компонентов и т. д., обеспечивая воздушные среды высокой чистоты для предотвращения микроскопических частиц, вызывающих дефекты в электронных компонентах.

Больницы и медицинские учреждения: Используются в операционных залах, отделениях интенсивного отделения, комнатах стерильного лечения, центральных отделениях стерильного снабжения, отделениях изоляции и т.д. Высокоэффективные воздушные выходы обеспечивают чистый воздух для снижения риска инфекции больницы и защиты пациентов и медицинского персонала.

Переработка продуктов питания и напитков: Используется в упаковочных цехах продуктов питания, линиях наполнения молочных продуктов, цехах производства напитков, цехах переработки мяса и т.д., предотвращая загрязнение пищевых продуктов воздушными микроорганизмами и продлевая срок хранения продукта.

Производство точных приборов и оптики: Используется в мастерских сборки линз, камерах калибровки точных приборов, мастерских оптического покрытия и т. д., обеспечивая беспыльную среду для защиты точных приборов и оптических компонентов от загрязнения.

Лаборатории и R& Центры D: Используются в химических лабораториях, лабораториях физики, лабораториях материаловедения, аналитических испытательных центрах и т.д., защищая экспериментальные образцы и точные приборы от воздушных помех частиц.

Производство медицинских устройств: используется в производственных мастерских медицинских устройств, мастерских по производству имплантатов, одноразовых мастерских по упаковке стерильных устройств и т.д., обеспечивая, чтобы продукты не загрязнены микроорганизмами во время производства.

Производство косметики: Используется в мастерских по наполнению косметики, мастерских по эмульгированию, мастерских по упаковке и т.д., предотвращая загрязнение косметики воздушными микроорганизмами и обеспечивая качество и безопасность продукта.

Центры обработки данных и компьютерные комнаты: Используются в серверных комнатах, телекоммуникационных комнатах, центрах управления и т.д. Высокоэффективные выходы воздуха помогают поддерживать чистую среду и контроль температуры, необходимые для работы оборудования.

Оборудования для жилья животных: Используются в комнатах для животных SPF, центрах для лабораторных животных, операционных комнатах для животных и т. д., предотвращая проникновение воздушных патогенов в зоны жилья животных и защищая здоровье лабораторных животных.

Аэрокосмическая и оборонная техника: используется в мастерских по сборке космических аппаратов, мастерских по производству точного навигационного оборудования, мастерских по обслуживанию систем вооружений и других приложениях с особыми требованиями к чистоте.

8. Сравнение с другим оборудованием чистой комнаты

Высокоэффективный выход воздуха по сравнению с FFU: Высокоэффективный выход воздуха не содержит интегрированного вентилятора и полагается на центральную систему HVAC для питания воздухом. FFU имеют встроенный вентилятор и могут работать самостоятельно. Высокоэффективные воздушные выходы подходят для новых крупномасштабных проектов чистых комнат с меньшими первоначальными инвестициями. ФФУ подходят для проектов ремонта и приложений, требующих независимого контроля воздушного потока.

Высокоэффективный выход воздуха против коробки фильтра вентилятора: коробки фильтра вентилятора обычно включают как вентилятор, так и фильтр в качестве полного блока подачи воздуха. Высокоэффективный выход воздуха является только терминальным устройством и требует внешнего вентилятора для работы. Высокоэффективные воздушные выходы имеют более простую структуру и меньшие затраты на обслуживание.

Высокоэффективный выход воздуха по сравнению со стандартным диффузором: стандартные диффузоры не имеют возможности фильтрации и служат только для распределения воздушного потока. Высокоэффективный выход воздуха обеспечивает как диффузию, так и высокоэффективную фильтрацию, что делает его специальным устройством подачи воздуха для чистых комнат.

9. Руководство по отбору

Требования к чистоте: выберите соответствующий высокоэффективный выход воздуха на основе требуемого класса чистоты ISO. Для класса ISO 5 и выше рекомендуются фильтры ULPA. Для классов ISO 6-8 подходят фильтры HEPA.

Требования к потоку воздуха: Расчет общего объема подаваемого воздуха на основе площади чистой комнаты, высоты и необходимой скорости изменения воздуха. Определите количество необходимых высокоэффективных выходов воздуха и номинальный поток воздуха на выход.

Пространство установки: измерите высоту потолка и выберите корпус соответствующей высоты. Для ограниченного пространства выберите низкопрофильный высокоэффективный выход воздуха.

Выбор материала: Для нормальных сухих сред подходит углеродная сталь с порошковым покрытием. Для влажных сред или мест с коррозивными газами выберите корпус из нержавеющей стали.

Требования к уплотнению: Для приложений с высокими требованиями к воздушной герметичности (например, лаборатории биобезопасности, стерильные фармацевтические мастерские) рекомендуются высокоэффективные воздушные выходы типа гелевого уплотнения.

Тип диффузора: Для приложений, требующих высокой равномерности потока воздуха, выберите перфорированные дисковые диффузоры. Для приложений, требующих регулируемого направления потока воздуха, выберите диффузоры с люверами.

Удобство обслуживания: Рассмотрите рабочее пространство, доступное для замены фильтра, и выберите модель, которую можно обслуживать внутри чистой комнаты или сверху потолка.

Требования к соответствию: фармацевтическая промышленность должна выбрать высокоэффективные воздушные выходы, которые соответствуют требованиям GMP, обычно требующим сертификатов материалов и отчетов о заводских испытаниях.

10. Установка и обслуживание

Ключевые моменты установки: Перед установкой проверьте, соответствуют ли размеры открытия потолка выходу воздуха. Установите каналы подачи в потолковом пленуме, обеспечивая хорошую уплотнение канала. Вставьте корпус высокоэффективного выхода воздуха в потолковое отверстие, используя уплотнительные уплотнения для уплотнения потолка. Подключите канал подачи к выходу воздуха, используя фланцы и герметические уплотнения для обеспечения соединений без утечки. Установите высокоэффективный фильтр, обеспечивая правильную ориентацию и правильную герметизацию. Установите диффузорную пластину. Подключите испытательную трубку дифференциала давления. Выполните ввод системы в эксплуатацию для испытания объема подачи воздуха и дифференциала давления.

Процедура замены фильтра: выключите систему HVAC или закрыте соответствующую амортизацию выхода воздуха. Снять диффузорную пластину. Уберите старый фильтр из корпуса. Очистите раму монтажа фильтра и герметические поверхности. Установите новый фильтр, обеспечивая равномерное сжатие уплотнения. Переустановьте диффузорную пластину. Перезапустите систему и проведите испытания на скорость потока воздуха и дифференциал давления. Записывайте дату замены фильтра и различие давления.

Ежедневное обслуживание: регулярно следите за показанием датчика давления. Когда дифференциал давления достигает в два раза первоначального сопротивления, требуется замена фильтра. Регулярно чистите поверхность пластины диффузора, чтобы предотвратить накопление пыли, влияющее на распределение потока воздуха. Проверьте уплотнительные точки на утечку воздуха. Периодически проводить испытания скорости потока воздуха для обеспечения того, чтобы объем подаваемого воздуха соответствовал требованиям конструкции. Периодически проводить испытания целостности фильтра (тестирование утечки PAO), чтобы проверить отсутствие утечки фильтра.

Устранение неисправностей: Если объем подаваемого воздуха недостаточен, проверьте, полностью ли открыт амортизатор регулирования объема воздуха, забит ли фильтр или утечет ли подаваемый канал. Если подача воздуха неравномерна, проверьте, забирается ли диффузорная пластина или неправильно выравнивается. Если разница давления слишком высокая, фильтр забивается и требует замены. Если на корпусе происходит конденсация, проверьте, является ли изоляционный слой нетронутым или температура подачного воздуха слишком низкая.
