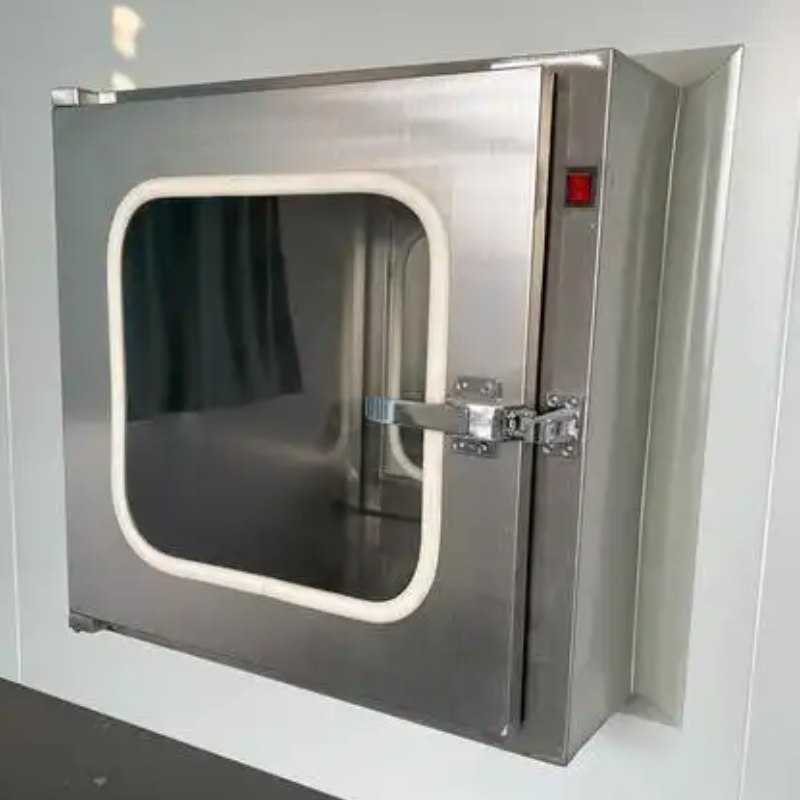

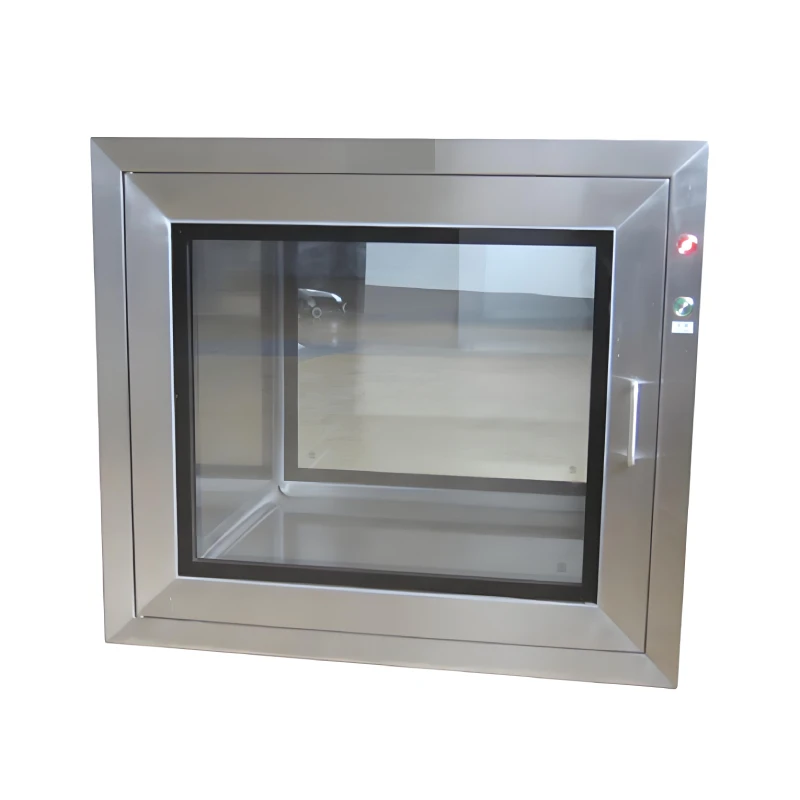

Статическая коробка прохода

1. Product Overview

The Static Pass Box, also known as Static Transfer Window, is a material transfer device installed between clean and non-clean areas or between zones of different cleanliness levels. Unlike dynamic pass boxes that incorporate fans and filters, the Static Pass Box contains no powered devices and relies solely on physical isolation and interlocking mechanisms to achieve safe material transfer between areas of different cleanliness levels.

The Static Pass Box offers advantages including simple structure, low cost, easy maintenance, and noise-free operation. It is a fundamental material transfer device for cleanrooms and is widely used in pharmaceutical, biological laboratory, electronics manufacturing, and food processing industries.

2. Working Principle

The working principle of the Static Pass Box is based on two core mechanisms: physical isolation and interlock control.

First, Physical Isolation. The pass box housing physically separates two areas of different cleanliness levels. Both doors remain closed under normal conditions, forming a physical barrier that prevents direct air exchange between the two sides.

Second, Interlock Protection. An interlock device is installed between the two doors. When one door is opened, the opposite door is automatically locked and cannot be opened. This design ensures that only one door can be opened at any given time, effectively preventing cross-contamination through airflow.

Third, Material Transfer Process. The operator on the low-cleanliness side opens the outer door, places the material inside the chamber, and closes the outer door. The interlock then releases the lock on the opposite door. The operator on the high-cleanliness side opens the inner door, removes the material, and closes the inner door, completing one full transfer cycle.

Fourth, Seal Maintenance. When both doors are closed, the sealing device of the pass box ensures airtightness between the housing and doors, maintaining stable pressure differential between the two sides.

3. Product Structure and Components

Static Pass Box состоит из следующих основных компонентов:

Housing: Manufactured from high-quality stainless steel sheet or cold-rolled steel sheet, with brushed or coated finish. The interior surface is smooth and flat for easy cleaning. The housing structure is robust with good sealing properties.

Doors: Typically double-layer tempered glass doors or stainless steel doors with transparent viewing windows for observing the contents. Doors are connected to the housing via hinges for smooth opening and closing.

Interlock Device: Includes mechanical interlock and electronic interlock. Mechanical interlock uses mechanical linkages to achieve door interlocking without power supply. Electronic interlock uses electromagnetic locks and control circuits requiring power supply, offering better reliability and safety.

Sealing Device: High-elasticity sealing gaskets or magnetic sealing strips installed on the door edges to ensure airtightness when doors are closed.

Work Surface: The interior bottom surface is a flat work surface, typically made of stainless steel for wear resistance and easy cleaning. Some models can be equipped with non-powered rollers for transferring heavier items.

Handle: Stainless steel handles installed on doors, meeting cleanroom hygiene requirements and providing easy operation.

Indicator Lights: Electronic interlock models typically feature status indicator lights showing door open/close status and interlock status.

Buzzer: Some models emit an audible alarm when a door remains open for an extended period, reminding operators to close the door.

Control Panel: Electronic interlock models are equipped with a simple control panel for controlling interlock logic and alarm settings.

4. Features and Advantages

Во-первых, простая структура. Статическая коробка не содержит сложных компонентов, таких как вентиляторы или фильтры. Структура проста и надежна с низким уровнем сбоев.

Во-вторых, экономическая эффективность. Без систем питания или фильтрации затраты на производство и обслуживание статических проходных ящиков значительно ниже, чем динамических проходных ящиков, что делает их подходящими для проектов с ограниченным бюджетом.

Third, Noise-Free Operation. The Static Pass Box has no moving mechanical parts during operation, resulting in completely silent operation, suitable for noise-sensitive laboratories and medical facilities.

Fourth, Easy Maintenance. Daily maintenance is limited to cleaning interior and exterior surfaces and inspecting sealing gaskets. No filter replacement or fan maintenance is required, resulting in low maintenance workload.

Fifth, Flexible Installation. Static Pass Boxes are lightweight and compact, making installation easy. They can be installed on various wall types including sandwich panel walls, brick walls, and drywall.

Sixth, Energy Efficient. Static Pass Boxes require no power except for the electronic interlock (which consumes minimal electricity). This meets energy efficiency requirements.

Seventh, Safe and Reliable. The interlock device ensures both doors cannot be opened simultaneously, effectively preventing cross-contamination. Electronic interlock models also feature power-off protection where all doors automatically lock when power is lost.

Eighth, Highly Customizable. Dimensions, materials, interlock type, door style, and other features can be customized according to customer requirements to suit different application scenarios.

5. Technical Specifications (Standard)

Housing Material: 304 stainless steel or 316L stainless steel, or cold-rolled steel sheet with powder coating

Door Material: Stainless steel door or double-layer tempered glass door (with viewing window)

Window Glass Thickness: 4 to 5 millimeters tempered glass

Тип блокировки: Механическая блокировка или электронная блокировка

Питание: Механическая блокировка не требует электроэнергии; электронная блокировка требует AC220V 50Hz

Standard Dimensions (Width × Depth × Height): Common sizes include 400×400×400mm, 500×500×500mm, 600×600×600mm, 600×600×800mm, 800×800×800mm, and non-standard custom sizes available

Work Surface: Stainless steel flat plate or non-powered rollers

Sealing Gasket: Silicone sealing gasket or EPDM sealing gasket

Поверхностная отделка: чистая отделка или полированная зеркалом

Рабочая температура: от 0 до 40 градусов по Цельсию

Operating Humidity: Less than 95% relative humidity

Installation Method: Wall recessed installation

6. Классификация продукции

По типу блокировки: Механическая блокировка Статическая коробка прохода использует чисто механическую структуру для блокировки, не требует электроэнергии, подходит для мест без источника питания или чувствительной к электромагнитным помехам. Электронная блокировка Статическая коробка прохода использует электромагнитные замки и контроллеры для взаимного блокирования, предлагает быстрый ответ, высокую надежность и функции сигнализации, подходящие для применений, соответствующих GMP.

По типу двери: Статическая коробка двери из нержавеющей стали имеет конструкцию двери из нержавеющей стали, прочную и прочную, подходящую для высокочастотного использования. Стеклянная дверь Статическая коробка прохода имеет двухслойную конструкцию загартированной стеклянной двери, высокую прозрачность для легкого просмотра содержимого, подходящую для приложений, требующих видимости в режиме реального времени.

By Material: All-Stainless Steel Static Pass Box made entirely of 304 or 316L stainless steel, highly corrosion-resistant, suitable for pharmaceutical and biological laboratories. Carbon Steel Powder Coated Static Pass Box housing made of cold-rolled steel with powder coating, lower cost, suitable for general industrial environments.

By Installation Method: Standard Recessed Static Pass Box installed flush into the wall, level with the wall surface. Wall-Mounted Static Pass Box fixed to the wall surface via flange, suitable for thin walls or locations where large openings cannot be made.

По приложению: Стандартная Static Pass Box обеспечивает только основные функции передачи и блокировки. UV Static Pass Box имеет встроенную ультрафиолетовую стерилизационную лампу для первоначальной дезинфекции поверхности предметов. Clean Static Pass Box имеет специально обработанный интерьер с гладкими поверхностями без мертвых углов, подходящими для более высоких требований к чистоте.

7. Области применения

Статические коробки широко используются в различных местах с определенными требованиями к чистоте, но без необходимости в сложных функциях очистки.

Фармацевтическая промышленность: Используется для передачи материалов в мастерских по производству нестерильных лекарств, мастерских по производству API, мастерских по упаковке и между складами и производственными зонами. Статические коробки пропуска подходят для передачи материалов между чистыми зонами класса C и класса D и между чистыми и нечистыми зонами.

Биологические лаборатории: Используются для передачи образцов и реагентов в общих биологических лабораториях, лабораториях микробиологии и лабораториях молекулярной биологии. Статические коробки могут использоваться с ультрафиолетовыми стерилизационными лампами для первоначальной дезинфекции поверхности.

Electronics Manufacturing: Used for material transfer in electronic component assembly workshops, PCB production workshops, and precision instrument assembly workshops. Static Pass Boxes prevent dust and particles from migrating between different areas.

Hospitals and Medical Facilities: Used for item transfer in general wards, outpatient treatment rooms, central sterile supply departments, and for medication transfer between pharmacies and nurse stations.

Переработка пищевых продуктов: Используется для передачи материалов между мастерствами упаковки пищевых продуктов, зонами подготовки сырья и складами готовой продукции, предотвращая вход вредителей и пыли в производственные зоны.

Производство косметики: Используется для передачи материалов между мастерствами по наполнению косметики, мастерствами по упаковке и складами, поддерживая санитарные условия в производственных районах.

Печать и упаковка: Используется для передачи материала в печатных мастерских и ламинирующих мастерских с определенными требованиями к чистоте.

Общая промышленность: Используется для передачи материалов между общими мастерствами и складами в электронике, машиностроении, химической и других отраслях промышленности, уменьшая пыль и чужие вещества, входящие в производственные районы.

Исследовательские учреждения: Используются для передачи образцов, реагентов и инструментов в различных исследовательских лабораториях, уменьшая воздействие входа и выхода персонала на экспериментальные среды.

Центры обработки данных: Используются для передачи оборудования между серверными комнатами и коридорами обслуживания, уменьшая воздействие входа и выхода персонала на среду центра обработки данных.

8. Сравнение с другими коробками

Статическая коробка прохода против динамической коробки прохода: Статическая коробка прохода не имеет вентилятора или фильтра, полагаясь на физическую изоляцию и взаимную блокировку для передачи. Dynamic Pass Box имеет встроенный вентилятор и фильтр с возможностью самоочистки. Static Pass Box предлагает низкую стоимость, без шума и бесплатную эксплуатацию. Dynamic Pass Box имеет более высокую стоимость, некоторый шум и требует регулярной замены фильтра и обслуживания вентилятора. Static Pass Box подходит для более низких требований к чистоте или предметов, не чувствительных к загрязнению. Dynamic Pass Box подходит для асептической передачи между высококачественными чистыми зонами.

Статическая коробка прохода против коробки прохода VHP: коробка прохода VHP обладает способностью стерилизации парного пероксида водорода, достигая скорости убийства Log6. Static Pass Box не имеет возможности стерилизации. VHP Pass Box подходит для асептической передачи с высокой стоимостью и длительным циклом. Static Pass Box подходит для общей чистой передачи предметов с низкой стоимостью и быстрой скоростью передачи.

Static Pass Box vs. UV Pass Box: UV Pass Box добавляет ультрафиолетовую лампу для стерилизации в конструкцию Static Pass Box, обеспечивая дезинфекцию поверхности предметов. Static Pass Box полагается исключительно на физическую изоляцию. UV Pass Box подходит для применений, требующих первоначальной дезинфекции поверхностей предмета. Static Pass Box подходит для применений без требования дезинфекции или когда предметы предварительно дезинфекционированы.

9. Руководство по отбору

Требования к уровню чистоты: выберите соответствующий продукт на основе разницы уровня чистоты между двумя сторонами коробки. Для небольших различий без требования стерильности, Static Pass Box подходит. Для больших различий или требований к стерильности следует выбрать Dynamic Pass Box или VHP Pass Box.

Характеристики предмета: Определите внутренние размеры на основе размера передаваемых предметов. Рассмотрите максимальную длину, ширину и высоту предметов, позволяя соответствующее размещение. Для тяжелых предметов подумайте о выборе роликов без привода.

Частота использования: Для высокочастотного использования рекомендуется электронный тип блокировки для быстрого ответа и высокой надежности. Для низкочастотного использования может быть выбран тип механического блокировки, не требующий электроэнергии и предлагающий более низкую стоимость.

Среда установки: подтвердите тип и толщину стены и выберите встроенную или настенную установку. Для стен сэндвич-панелей подходит стандартная вставленная установка. Для кирпичных или бетонных стен необходимо подготовить монтажные отверстия.

Требования к материалам: Для фармацевтических и биологических лабораторий рекомендуется нержавеющая сталь 304 или 316L. Для общих промышленных сред подходит углеродная сталь с порошковым покрытием.

Бюджетные ограничения: когда бюджет ограничен и требования к чистоте умеренны, Static Pass Box является экономичным и разумным выбором. Электронный тип блокировки дороже, чем механический тип блокировки. Материал из нержавеющей стали дороже, чем материал из углеродной стали.

Требования к соблюдению: фармацевтическая промышленность должна выбрать проходные ящики, которые соответствуют требованиям GMP, обычно требующим сертификатов материалов и отчетов об инспекции завода.

Тип двери: выберите стеклянную дверь, когда требуется просмотр содержимого в режиме реального времени. Выберите дверь из нержавеющей стали, когда требуется высокая долговечность.

10. Установка и обслуживание

Ключевые моменты установки: Вырезайте отверстие в стене в соответствии с внешними размерами коробки. Вставьте корпус коробки прохода в открытие стены, обеспечивая его уровень. Заполните пробелы между корпусом и стеной уплотнительным соединением или уплотнительными уплотнениями для обеспечения уплотнения. Закрепить коробку к стене с помощью монтажных винтов или крепительных фланцев. Для электронного типа блокировки подключите источник питания и заземление. Установите двери и регулируйте шарниры для плавного открытия и закрытия. Испытание функциональности блокировки.

Ежедневное обслуживание: чистите внутренние и внешние поверхности и окна для просмотра ежедневно с помощью ткани без шерсти и соответствующих чистящих средств. Регулярно проверять герметические уплотнения на предмет старения, повреждения или деформации; заменить, если поврежден. Регулярно проверяйте дверные шарниры на свободу и затягивайте винты. Для механического типа блокировки регулярно проверяйте механизм блокировки для плавной работы и применяйте смазочную маслу, если это необходимо. Для электронного типа интерблокировки регулярно проверяйте индикаторы и бузер на правильную работу; тест функции защиты от отключения. Проверьте двери для плавного открытия и закрытия; корректировать, если возникает клейка.

Замена фильтра: Static Pass Box не имеет фильтра, поэтому не требуется обслуживание фильтра.

Устранение неисправностей: Если блокировка не сработает, проверьте, застряла ли механическая связь блокировки или работают ли электромагнитная блокировка электронной блокировки и контроллер должным образом. Если двери не закрываются должным образом, проверьте, деформированы ли герметические уплотнения или свободны шарниры. Если тип электронной блокировки не имеет питания, проверьте подключение к питанию и предотвратитель. Если индикаторы не освещаются, проверьте, повреждены ли лампы или светодиоды. Если сигнал сигнализации непрерывно звучит, проверьте, полностью ли закрыты двери или соответствует ли настройка задержки сигнализации.
